LED螢幕常用辭彙理解

LED就是light emitting diode ，發光二極體的英文縮寫，簡稱 LED。LED發光技術的原理是某些半導體材料在通以電流的情 況下會發出特定波長的光，這種電到光的轉換效率非常高，對 所用材料進行不同的化學處理，就可以得到各種亮度和視角的 LED。

它是一種通過控制半導體發光二極體的顯示方式，用來 顯示文字、圖形、圖像、動畫、行情、視頻、錄影信號等各種 資訊的螢幕。

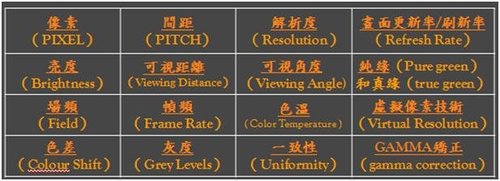

以下將提供常用LED螢幕名詞解釋，讓各位能夠進一步了解各個名詞所代表的含意，說明如下：

像素（PIXEL）是畫面上可以被獨立控制的最小單元，PIXEL是picture element的縮寫， 在三基色螢幕上，像素由三部分組成：紅，綠，籃，每一部分由一個 或幾個LED組成，理論上，分別調節紅，綠，藍的亮度，可以表現出 任意顏色。

間距（PITCH） 相鄰像素的中心距離。間距越小，可視距離越短。

解析度（Resolution） 通常用於數位顯示設備，表示總的像素數量，一般寫成寬X高的形式， 如800X600。

可視角度（Viewing Angle） 當觀察者面對LED時可以看到LED的最大亮度，當觀察者向左或右移 動時，看到的亮度會減小，當亮度減到最大亮度的一半時，此時所處 的角度加上向反方向移動得到的角度之和，稱水準可視角度，垂直可 視角度用同樣方式測量。LED的視角廠家會給出參數。

亮度（Brightness）亮度在任何顯示設備中都是最重要的參數。亮度的主單位叫燭光（candela），用CD表示，單個LED的亮度通常用 millicandelas，MCD，即千分之一CD，把一個平方米的LED亮度加在一起，就得到單位面積亮度，用尼特（NITS）表示，1 NITS＝1 CD/m2

可視距離（Viewing Distance） 對於各種顯示器件來說，最佳的觀察距離應該是人眼無法分辨出像素 的最小距離，這個距離大約是點間距的3400倍。電視和電腦的觀測距 離通常要小於這個要求，但可接受的距離不能小於點間距的1700倍。

畫面更新率/刷新率（Refresh Rate）螢幕畫面更新的速率，通常用赫茲表示（Hz），與幀頻是不同的。

幀頻（Frame Rate） 螢幕每秒顯示的圖像幀的數量，通常取決於輸入的信號(25 fps for PAL,30 fps for NTSC)

場頻（Field） PAL和NTSC的一半幀，因為PAL和NTSC是隔行掃描，每次刷新只顯 示半幀圖像。

純綠（Pure green）和真綠（true green） 過去30年，各種顏色LED被相繼開發出來，首先是紅色，黃色，黃綠 色，而藍色LED和純綠LED在90年代相繼被日亞工程師發明，也因為 這樣製造LED全彩色螢幕成為可能。一般播放影片用的LED螢幕必須 用純綠，如果用黃綠來做，顏色肯定不真實，如果一個像素裡，綠色 LED的數量很多，比紅管和藍管的數量多，那肯定是黃綠管，因為黃 綠的亮度不夠，必須用多個，但黃綠LED價格低廉。該種螢幕俗稱偽 彩屏。

色溫( Color Temperature ) 紅綠藍三色的亮度必須平衡才能準確的還原真實色彩，換句話說， LED的白色必須是白色，而不是粉紅色。如果紅綠藍都處於最高亮度， 混合出的色彩通常不是白色，為了得到白色（通常稱為6500K色溫）， 紅綠藍中須有一個或兩個的亮度調低，為了獲取正確的白色，必須反復測量調整亮度，這個過程稱白平衡。

灰度（Grey Levels） LED螢幕能表現的色彩數量取決於RGB三色的灰度等級，在標準的全 彩螢幕中為256級灰度，對於體育場館的LED全彩系統，256灰度是不 夠的，無法準確的恢復還原色彩。也稱色彩深度，指不同亮度的數量， 紅綠藍有各自的灰度，在全彩色系統中一般是256級灰度，可以產生 256X256X256＝16,777,216種顏色，在PC中稱為24位元色，在LED顯示系統中稱為8位元系統。

GAMMA矯正（gamma correction） 這是一種通過變換函數來減少灰度數量，從而產生一個更接近真實環 境的色彩和對比度，全彩屏實際表現的顏色受到很多限制，當夜晚時， 必須降低屏體亮度，此時能夠顯示的色彩就會減少，因此，數位RGB 顯示的色彩肯定少於16M色，為了解決這個問題，需要更高層次的灰 度，1Bill色的系統（紅綠藍各1024級色）可以表現更真實的色彩，因 為從256級灰度擴大到1024級，極大的豐富了可表現的色彩數目。

虛擬像素技術（Virtual Resolution） 也稱共用像素或動態像素，將4倍於物理像素的像素快速的按奇偶列 和奇偶行分4次送到物理像素上顯示，其效果相當於將間距縮小一半， 其成本與傳統做法基本相比，基本沒增加，但可以做到原來4倍的解析度。

一致性（Uniformity） 整個畫面的品質很大程度上取決於LED的一致性。一致性的問題是 LED固有的問題，當LED生產時。他們的亮度，視角，還有其他的特 性實際上都不統一，這些參數分佈在某一範圍，製造商工藝控制的越 好，這個範圍越小，選用優質廠商提供的LED可以減少調試的工作量， 人眼對顏色和亮度的敏感度相當高，對於LED之間的差別很容易察覺， 特別在高亮的顯示系統中，這種差別更大，設計者必須採用各種技術 來消除這種差別，增加一致性。

色差 （Colour Shift） LED螢幕由紅綠藍三色組合來產生各種顏色，但這三種顏色由不同材 料做成，視角是有差異的，不同LED的光譜分佈都是變化的，這些能 被觀測的差異稱為色差。當偏過一定角度觀察LED時，其顏色發生改 變,人眼判斷真實畫面的色彩的能力（比如電影畫面）比觀測電腦產生 的畫面要好。
